石墨烯导电性检测

石墨烯的高导电性源于其二维碳原子网络的离域 π 键结构，导电性检测是评估其材料性能与应用潜力的核心环节。

检测通过宏观电阻测量与微观载流子分析，量化石墨烯的导电能力，为柔性电子器件、储能材料等领域的应用提供数据支撑。

检测前样品制备

薄膜样品：通过化学气相沉积（CVD）在铜箔上生长石墨烯薄膜，转移至石英或 PET 基底后，用氧等离子体刻蚀出 4mm 宽的电极测试区域；

粉体 / 浆料样品：将石墨烯粉体与粘结剂（如 PVDF）混合压制成 10mm×10mm 片材（厚度 0.1-0.2mm），或涂覆成膜后干燥（温度≤120℃，避免氧化）；

器件级样品：若用于晶体管测试，需通过电子束光刻制备金属电极（如 Au/Ti），电极间距控制在 1-10μm。

核心检测方法与流程

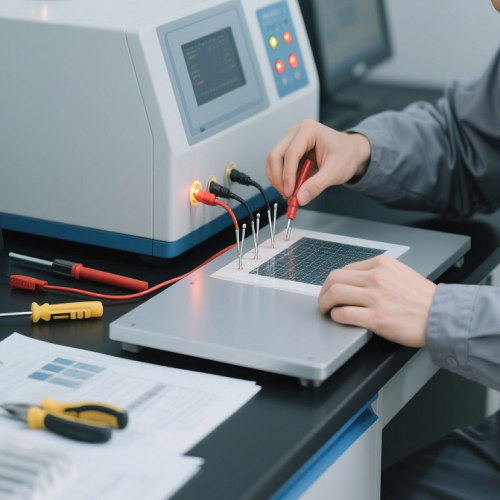

四探针法测体电阻率

原理：四根等距探针（间距 1mm）垂直压在样品表面，外侧两针通电流（1-10mA），内侧两针测电压，通过公式计算电阻率（ρ=2πdV/I，d 为样品厚度）；

优势：可消除电极接触电阻影响，适用于薄膜（方阻 10⁻⁴-10⁴Ω/□）与块体材料，国际标准 ASTM D7686-11 明确其操作规范。

范德堡法（Van der Pauw）测面电阻

样品要求：需制备无规则形状薄片（厚度＜10μm），在样品边缘制作四个对称电极；

测试流程：交替通电流（I）与测电压（V），通过迭代计算面电阻（Rₛ=π/ln2・V/I），可修正样品边缘效应，适合纳米片堆叠的石墨烯薄膜。

霍尔效应测试载流子特性

装置：在样品两端加电流（10μA-1mA），垂直方向施加磁场（0.1-1T），测量霍尔电压（Vₕ）；

参数计算：

载流子浓度：n=I・B/(e・d・Vₕ)（e 为电子电荷）；

迁移率：μ=Vₕ・I/(B・d・Vₓ)（Vₓ为沿电流方向电压），石墨烯理想迁移率可达 2×10⁵cm²/(V・s)，氧化后显著下降（＜10³cm²/(V・s)）。

检测影响因素控制

样品缺陷：氧化石墨烯还原不充分会导致 sp³ 杂化碳增多，需通过拉曼光谱（D 峰 / G 峰强度比＜0.1）筛选高结晶度样品；

环境湿度：湿度＞60% 时，石墨烯表面吸附水会形成离子导电通道，测试需在干燥箱（湿度＜30%）中进行；

接触电阻：金属电极与石墨烯界面的肖特基势垒会增大电阻，可通过退火处理（H₂气氛，300℃）或引入银纳米线降低接触阻抗。

应用场景与标准

柔性电路：触控屏用石墨烯薄膜方阻需＜100Ω/□，透光率＞90%（如 GB/T 30544.13-2014 标准）；

电池电极：锂离子电池用石墨烯导电剂的体电阻率应＜10⁻³Ω・cm，提升电子传输速率；

高频器件：射频应用需关注交流电导率（1MHz 下＞10⁴S/m），避免介电损耗，可参考 ISO/TS 80004-12:2019 对纳米材料电学性能的测试规范。

如需补充三维石墨烯气凝胶的导电性检测、原位拉伸下的导电稳定性测试，或纳米尺度（如单根石墨烯纳米带）的量子输运测量方法，可进一步说明需求。
