花键联接套检测

花键联接套是机械传动中用于轴与轴套之间传递扭矩的关键部件，通过内花键与轴上的外花键啮合实现动力传递，其精度和性能直接影响传动效率、稳定性及设备寿命。

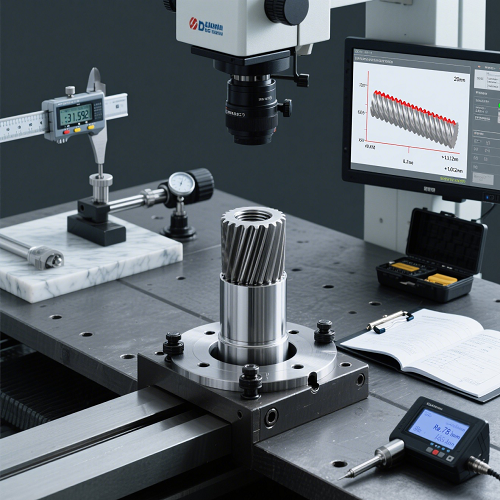

花键联接套检测需围绕尺寸精度、齿形质量、装配性能及力学性能展开，具体内容如下：

一、检测对象与常见类型

花键联接套根据齿形结构和应用场景可分为多种类型，检测需结合其特性进行：

矩形花键联接套：齿形为矩形，结构简单、制造方便，多用于中低速传动（如汽车变速箱），需重点检测齿宽、齿高及配合间隙。

渐开线花键联接套：齿形为渐开线，承载能力强、定心精度高，适用于高速重载场合（如机床主轴），需关注齿形误差、齿向误差及接触斑点分布。

三角形花键联接套：齿形为三角形，多用于轻载、小直径的精密传动（如仪器仪表），检测重点为齿顶圆精度和齿侧间隙。

二、核心检测项目

1. 尺寸精度检测

基本尺寸测量：使用卡尺、千分尺、内径百分表等工具测量内花键的关键尺寸，包括：

小径（内花键齿根圆直径）：是定心基准之一，需控制其公差（通常 IT6~IT9 级），偏差过大会影响定心精度。

大径（内花键齿顶圆直径）：与外花键小径配合，需测量实际尺寸与公差范围的符合性。

齿宽：测量花键齿的轴向长度，确保与外花键齿宽匹配，避免因齿宽不足导致应力集中。

齿数与模数（针对渐开线花键）：通过数齿确认齿数，用模数卡尺或齿轮测量仪测定模数，确保与配对花键一致。

公差与配合检测：根据设计要求的配合类型（如间隙配合、过渡配合），测量内花键与标准外花键（或量规）的配合间隙 / 过盈量。

例如，矩形花键常用 H7/f6 配合，需通过塞规或精密测量确认实际配合状态是否在设计范围内。

2. 齿形与位置精度检测

齿形误差检测：通过花键测量仪或齿轮测量中心，检测内花键齿廓的形状误差（如矩形花键的齿侧直线度、渐开线花键的渐开线齿形偏差）。齿形误差过大会导致啮合时应力分布不均，加速齿面磨损。

齿向误差检测：测量齿长方向上齿向的偏差（如齿向是否平行于轴线），偏差过大会导致啮合时接触面积减小，产生偏载，降低承载能力。

齿距误差检测：包括齿距累积误差和单个齿距偏差，通过齿距仪或光学测量设备测定。齿距不均会导致传动时冲击和振动，影响运行平稳性（如高速传动中易产生噪声）。

同轴度检测：检测内花键的小径、大径与联接套外圆的同轴度，确保装配后轴线一致，避免因偏心导致附加力矩和振动。

3. 表面质量与齿面状态检测

外观缺陷检查：用肉眼或放大镜观察内花键齿面是否有裂纹、毛刺、凹陷、划痕等缺陷，齿顶和齿根是否有圆角过渡（避免应力集中），内壁是否有锈蚀或氧化皮。

表面粗糙度检测：用粗糙度仪测量齿面、小径表面的粗糙度（通常要求 Ra≤1.6~3.2μm），粗糙度过高会增加摩擦磨损，降低传动效率。

硬化层检测：对于经热处理（如渗碳、淬火）的花键联接套，需检测齿面硬化层深度（如 0.8~1.2mm）和硬度（如 HRC58~62），确保其耐磨性和抗疲劳性能，可通过显微硬度计在齿面截面测量。

4. 装配与啮合性能检测

通止规检验：使用专用花键塞规（通规和止规）进行快速检测：通规应能顺利插入内花键并完全通过，表明基本尺寸和齿形合格；

止规应不能通过或仅部分通过，确保最大实体尺寸不超标。

接触斑点检测：将红丹粉或蓝油均匀涂在花键联接套的内齿面上，与配对外花键啮合后转动数圈，观察齿面接触痕迹：

矩形花键：接触斑点应均匀分布在齿高方向的中部，长度不小于齿长的 60%。

渐开线花键：接触斑点应偏向齿顶（标准安装时），且沿齿长、齿高方向均匀覆盖，确保承载均匀。

间隙测量：用塞尺测量内、外花键啮合后的侧隙（齿侧间隙），侧隙过小会导致装配困难或热胀卡死，过大则会产生冲击和噪声，需符合设计规定（如 0.05~0.15mm）。

5. 力学性能检测

抗拉强度与屈服强度：对花键联接套本体材料（如 45 钢、20CrMnTi）进行拉伸试验，确保其基体强度满足承载要求，避免过载时断裂。

冲击韧性：通过冲击试验机检测材料的冲击吸收功（如≥27J），评估其在冲击载荷下的抗脆断能力（如汽车变速箱花键套需承受频繁换挡冲击）。

疲劳性能：对长期承受交变载荷的花键联接套，需进行疲劳试验，测定其疲劳极限，确保在设计寿命内不发生疲劳破坏（如航空发动机花键套的高周疲劳检测）。

三、检测工具与标准依据

常用工具：卡尺、千分尺、内径百分表、花键塞规、齿距仪、粗糙度仪、花键测量仪（如三坐标测量机、齿轮测量中心）、冲击试验机、硬度计。

标准依据：检测需符合相关国家标准，如 GB/T 1144《矩形花键尺寸、公差和检验》、GB/T 3478《渐开线花键 尺寸规格》、GB/T 10095《渐开线圆柱齿轮 精度》等，确保检测结果的规范性和一致性。

四、检测流程与注意事项

1. 检测流程

外观与尺寸初检：先通过肉眼和通用量具检查表面缺陷、基本尺寸（如小径、大径、齿宽），剔除明显不合格品。

精密参数检测：对合格初检的样品，用专用仪器检测齿形误差、齿向误差、齿距误差等精密参数，记录偏差值。

装配性能验证：与标准外花键或配对轴进行啮合试验，检查接触斑点、侧隙及转动灵活性。

力学性能抽检：按批次抽取样品，进行硬度、冲击韧性等力学性能检测，确保材料性能达标。

2. 注意事项

基准统一：测量时需以设计基准（如小径定心、大径定心或齿侧定心）为基准，避免因基准不一致导致误差。

检测环境：精密测量需在恒温环境（如 20±2℃）下进行，避免温度变化导致工件热胀冷缩，影响尺寸精度检测结果。

磨损影响：对于使用后的花键联接套，需重点检测齿面磨损量、齿厚减薄量及是否有塑性变形，判断其是否仍可继续使用。

安全防护：进行力学性能试验（如冲击、拉伸）时，需做好安全防护（如加装防护罩），避免碎片飞溅伤人。

通过系统的花键联接套检测，可确保其尺寸精度、齿形质量及力学性能符合设计要求，保障传动系统的平稳、高效运行，是机械制造和设备维护中不可或缺的环节。
