镀锌钢线超声波缺陷检测
镀锌钢线超声波缺陷检测是利用超声波在镀锌钢线内部传播时，遇到缺陷（如裂纹、夹杂、气孔、分层等）会发生反射、折射或衰减的特性，对钢线内部及表面 / 近表面缺陷进行无损检测的技术。该方法可精准定位缺陷位置、评估缺陷大小，广泛应用于镀锌钢线的生产质量控制（如拉丝、镀锌工序）和使用前的安全评估（如桥梁缆索、电力线缆中的镀锌钢线）。
以下从检测原理、设备组成、操作流程、缺陷识别及注意事项等方面详细介绍：
一、检测核心原理
超声波是频率高于 20kHz 的机械波，具有方向性强、穿透能力强的特点。在镀锌钢线检测中：
超声波探头（换能器）向钢线发射超声波，声波沿钢线轴向或径向传播；
若钢线内部无缺陷，超声波会直达另一端（或底面）并反射回探头，形成 “底波”；
若存在缺陷（如裂纹、夹杂），超声波会在缺陷界面发生反射，形成 “缺陷波”，通过分析缺陷波的位置、幅度和形状，可判断缺陷的深度、大小和性质。
镀锌钢线的特殊性在于：表面镀锌层（厚度通常 5-50μm）对超声波的传播影响较小（因锌与钢的声阻抗差异较小），但需注意镀层结合不良（如分层）可能被误判为基材缺陷，需结合镀层检测方法区分。

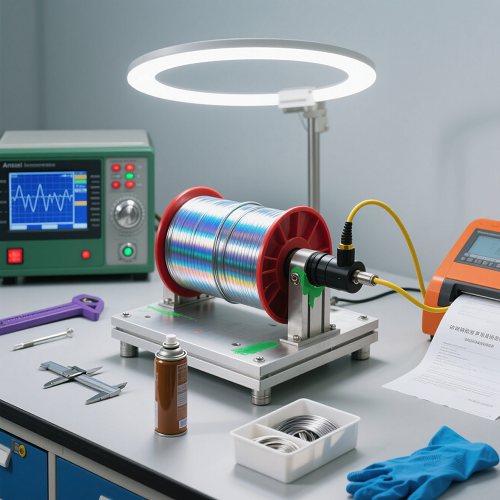

二、检测设备组成
1. 核心设备
超声波探伤仪：分为模拟式和数字式（目前主流为数字式），可显示反射波形（A 扫描）、缺陷位置和幅度，关键参数：
频率范围：2-20MHz（镀锌钢线直径较小时选高频，如 10-20MHz，提高分辨率）；
灵敏度：可识别≥0.1mm 的小缺陷；
动态范围：≥30dB，确保缺陷波与噪声可区分。
探头：
直探头：发射纵波，用于检测钢线内部垂直于轴线的缺陷（如横向裂纹、气孔）；
斜探头：发射横波（通过楔块折射），用于检测与轴线成一定角度的缺陷（如纵向裂纹、分层）；
聚焦探头：适用于细直径钢线（如 φ1-5mm），可将声波聚焦于钢线中心，提高缺陷检出率。
耦合剂：消除探头与钢线表面的空气间隙，常用机油、甘油或专用超声耦合剂（需不腐蚀镀锌层）。
辅助装置：
钢线定位架：使钢线保持直线，确保探头与钢线表面垂直或成固定角度；
自动扫查装置（批量检测用）：带动探头沿钢线轴向或周向匀速移动（速度 0.5-2m/min），实现连续检测。
2. 校准试块
采用与被检镀锌钢线材质、直径相同的标准试块（含已知尺寸的人工缺陷，如 φ0.5mm 平底孔、0.2mm 深槽），用于校准探伤仪的灵敏度、缺陷定位精度和定量精度。
三、检测前准备
1. 样品预处理
表面清洁：用砂纸或布去除镀锌钢线表面的油污、锈蚀、锌瘤等，避免耦合不良影响声波传播；
矫直处理：若钢线弯曲度过大（＞1mm/m），需适当矫直，防止探头与表面接触不良；
标记：在钢线两端标记编号、批次信息，便于追溯检测结果。
2. 设备校准
灵敏度校准：将探头对准试块的人工缺陷，调整探伤仪的增益，使缺陷波幅度达到满屏的 80%，记录此时的增益值（作为检测灵敏度基准）；
距离校准：利用试块的底面反射波，校准声波传播时间与距离的关系（即 “声速校准”，钢的纵波声速约 5900m/s，横波约 3200m/s）；
探头角度校准（斜探头）：确保横波折射角度符合设定值（如 45°、60°），避免缺陷定位偏差。
四、典型操作流程（以手动检测为例）
1. 参数设置
根据钢线直径（如 φ3mm）和预期缺陷类型，选择探头频率（如 10MHz 直探头）、探伤方式（A 扫描），设置扫描范围（如 0-50mm，覆盖钢线直径的 2-3 倍）。
涂抹耦合剂：在钢线检测区域均匀涂抹薄层耦合剂，确保探头与表面良好接触。
2. 扫查检测
纵向扫查：手持探头沿钢线轴向缓慢移动（速度≤50mm/s），同时观察探伤仪屏幕，记录缺陷波的出现位置和幅度；
周向扫查：在疑似缺陷位置，将探头绕钢线周向旋转扫查，确定缺陷的周向范围；
重点检测区域：钢线的端头（易因剪切产生裂纹）、焊接接头（若有）、弯曲部位（易产生疲劳裂纹）及镀锌层结合不良处。
3. 缺陷判定与记录
当屏幕出现明显高于噪声的反射波（幅度≥满屏 20%），且排除耦合不良、表面不平整等干扰后，判定为缺陷信号；
记录缺陷位置（距钢线端头的距离）、深度（根据声波传播时间计算）、幅度（与试块缺陷波对比，估算缺陷当量尺寸）；
对疑似严重缺陷（如贯穿裂纹、大面积夹杂），标记位置并进行重复检测确认。
4. 检测后处理
清洁钢线表面残留的耦合剂，避免腐蚀镀锌层；
出具检测报告：包含钢线信息、检测参数、缺陷明细（位置、大小、性质）及判定结果（合格 / 不合格）。
五、常见缺陷类型及信号特征
缺陷类型 产生原因 超声波信号特征 危害程度
纵向裂纹 拉丝时应力集中、材料偏析 斜探头检测时出现连续的高幅度缺陷波，位置固定 高（易扩展断裂）
横向裂纹 弯曲疲劳、淬火裂纹 直探头检测时出现尖锐缺陷波，底波明显衰减 高
夹杂（如氧化皮） 炼钢时未除净的杂质 缺陷波幅度中等，波形较宽，底波部分衰减 中（降低强度）
气孔 铸造或焊接时气体未逸出 小气孔表现为分散的低幅度波，密集气孔则波群杂乱 中（局部应力集中）
镀锌层分层 镀锌前表面未清洁、温度不当 近表面出现低幅度缺陷波，深度较浅（≤0.1mm） 低（影响防腐性）
六、影响检测效果的关键因素
设备参数选择
频率：高频探头（如 20MHz）分辨率高，可检测微小缺陷，但穿透能力弱（适用于细钢线）；低频探头（如 2MHz）穿透能力强，适用于粗钢线（φ＞10mm），但分辨率低。
探头类型：直探头对内部体积型缺陷（气孔、夹杂）检出率高，斜探头对平面型缺陷（裂纹、分层）更敏感。
钢线自身特性
直径过小（φ＜1mm）：超声波传播易受边界影响，信号干扰大，需采用聚焦探头；
镀锌层不均匀：表面锌瘤或凹陷会导致耦合不良，产生虚假信号，需预处理表面。
操作技能
扫查速度过快：可能漏检快速移动的缺陷信号；
耦合不良：导致信号幅度偏低，甚至漏检小缺陷，需确保探头压力稳定、耦合剂均匀。
七、注意事项
安全防护：检测时避免探头线缆缠绕，高压环境下检测需遵守电气安全规范；
镀锌层保护：选择中性耦合剂（如甘油），避免使用酸性或碱性耦合剂腐蚀锌层；检测后及时清洁表面。
设备维护：探头需避免碰撞、磨损，定期校准（每 3 个月一次）；探伤仪需防潮、防尘，存储于干燥环境。
干扰排除：区分缺陷波与 “伪信号”（如表面划痕、探头抖动产生的噪声），必要时通过打磨表面或改变探头角度验证。
镀锌钢线超声波缺陷检测是确保其力学性能和安全性的关键手段，通过精准识别内部和表面缺陷，可有效避免不合格钢线用于工程结构（如桥梁、电缆），降低断裂、失效风险。该技术具有无损、高效、可定量的优势，是镀锌钢线质量控制和安全评估的首选方法。
